در خطوط رنگ‌آمیزی پودری الکترواستاتیک، بخش قابل توجهی از ذرات باردارشده پس از خروج از سر تفنگ پاشش بر روی سطح قطعه‌کار رسوب نمی‌کنند؛ این حجم از رنگ که در اصطلاح فنی به آن پودر معلق یا Overspray گفته می‌شود، بین ۳۰ تا ۵۰ درصد از کل مواد اولیه مصرفی کارگاه را تشکیل می‌دهد. رهاسازی این پودرها در محیط علاوه بر تحمیل خسارات مالی سنگین به چرخه تولید، تهدیدی جدی برای سلامت اپراتورها و ایمنی سالن به شمار می‌رود. بررسی علمی نقش سیستم سایکلون در بازیافت پودر رنگ کوره ای نشان می‌دهد که این تکنولوژی با تکیه بر نیروی گریز از مرکز، انقلابی در بازگشت سرمایه و کنترل مداوم کیفیت پوشش ایجاد کرده است. در مجموعه‌های صنعتی تراز اول نظیر واحد خدمات رنگ کوره ای و ساخت سازه های فلزی در ایران فلز، بهره‌گیری از سیستم‌های بازیافت سایکلونی پیشرفته، ضامن تولید پایدار، کاهش ضایعات به زیر ۵ درصد و تثبیت ضخامت یکنواخت رنگ در سازه‌های ساختمانی است.
در این مقاله تخصصی، ابتدا مبانی فیزیکی جداسازی بر پایه دینامیک سیالات و نیروی گردابه‌ای را بررسی می‌کنیم تا ماهیت نقش سیستم سایکلون در بازیافت پودر رنگ کوره ای تشریح گردد؛ سپس تفاوت‌های ساختاری میان سیستم‌های فیلتر کارتریجی مستقیم و سایکلون‌های گریز از مرکز را تحلیل خواهیم کرد. در ادامه، در قالب یک جدول مهندسی، انواع مونوسایکلون و مولتی‌سایکلون را مقایسه نموده و پارامترهای تفکیک ذرات مفید از ذرات زیر ۱۰ میکرون را فرمول‌بندی می‌کنیم تا به دیدگاهی جامع برای کاهش مصرف رنگ و مهار آلودگی دست یابید.
سازوکار فیزیکی و مبانی عملکرد سایکلون در خطوط پاشش
سیستم سایکلون (Cyclone Separator) بدون نیاز به قطعات مکانیکی متحرک و صرفاً با کنترل مسیر جریان هوای حاوی پودر کار می‌کند. هنگام بررسی نقش سیستم سایکلون در بازیافت پودر رنگ کوره ای، سه مرحله دینامیکی اصلی شناسایی می‌شود:
۱. ورود مماسی و تشکیل گردباد اولیه (Tangential Inlet & Outer Vortex)
مخلوط هوا و پودر معلق با سرعت بالا (بین ۱۵ تا ۲۵ متر بر ثانیه) از کابین پاشش مکیده شده و به صورت مماسی وارد بدنه استوانه‌ای سایکلون می‌شود. این هندسه خاص، جریان هوا را به یک گردباد مارپیچی رو به پایین (Downwards Vortex) تبدیل می‌کند.
۲. اعمال نیروی گریز از مرکز بر ذرات پودر (Centrifugal Force Separation)

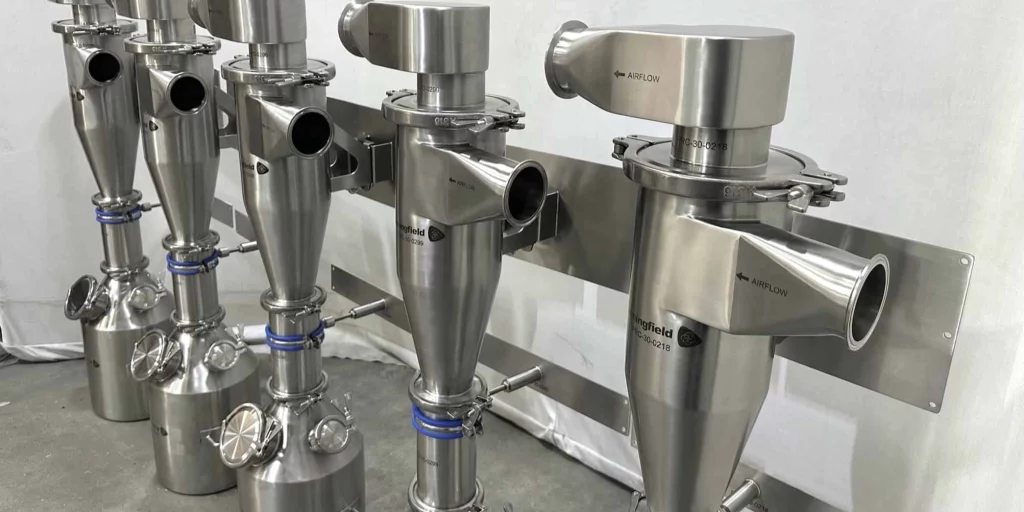

به دلیل چگالی بالاتر ذرات رنگ نسبت به هوای حامل، نیروی گریز از مرکز ذرات پودر را به سمت دیواره‌های داخلی هدایت می‌کند. با برخورد ذرات به دیواره، انرژی جنبشی آن‌ها تلف شده و به دلیل شیب بخش مخروطی به سمت هاپر (مخزن جمع‌آوری تحتانی) سقوط می‌کنند؛ پدیده‌ای که نقشی بنیادین در سیستم بازیافت رنگ پودری الکترواستاتیک دارد.
۳. تشکیل گردباد معکوس و خروج هوای تمیز (Inner Vortex & Air Exhaust)
در مرکز مخروط، هوا به دلیل افت فشار جهتش را معکوس کرده و یک گردباد مرکزی رو به بالا پدید می‌آورد که از طریق لوله مرکزی (Vortex Finder) به سمت فیلتر نهایی (After-Filter) هدایت می‌شود. برای درک تأثیر زیرسازی قطعات قبل از پاشش، مطالعه مقاله راهنمای افزایش چسبندگی و کیفیت نهایی رنگ کوره ای توصیه می‌شود.
مزایای مهندسی سیستم سایکلون در مقایسه با فیلترهای کارتریجی مستقیم
کابین‌های سنتی با فیلتر کارتریجی ساده، ذرات پودر را روی پره‌های کاغذ یا پلی‌استر فیلتر به دام می‌اندازند. بررسی مقایسه‌ای نشان می‌دهد چرا استفاده از سایکلون در خطوط صنعتی ضرورت دارد:
سهولت فوق‌العاده در تعویض رنگ (Rapid Color Change): در سیستم‌های فیلتری، منافذ کارتریج با پیگمنت‌های رنگ قبلی پر شده و تمیزکاری آن‌ها ساعت‌ها زمان می‌برد. در سایکلون، دیواره‌های فلزی صیقلی ظرف کمتر از ۱۵ دقیقه با دمش هوا پاکسازی شده و ریسک آلودگی رنگ جدید به صفر می‌رسد.
حذف پودرهای سوخته و گردوغبار بسیار ریز (Fines Separation): ذرات با اندازه کمتر از ۱۰ میکرون به دلیل اضافه بار حرارتی و فرآیند اصطکاک، توانایی باردار شدن مجدد را از دست می‌دهند. سایکلون با هوشمندی این ذرات زائد را به همراه گردباد بالا به سمت فیلتر نهایی برده و تنها ذرات با دانه استاندارد (۲۰ تا ۷۰ میکرون) را در مخزن بازیافت حفظ می‌کند؛ این تمایز ضامن جداسازی پودر سوخته و ذرات ریز در سایکلون است.
طول عمر بالاتر فیلترهای نهایی: از آنجا که بیش از ۹۰ درصد پودر توسط سایکلون تفکیک می‌شود، بار وارده بر فیلترهای انتهایی به حداقل رسیده و هزینه‌های تعویض دوره‌ای فیلتر کاهش چشمگیری می‌یابد.
جدول مقایسه مهندسی مونوسایکلون و مولتی‌سایکلون در سیستم‌های بازیافت
در طراحی خطوط پودری، گزینش ابعاد سایکلون بر مبنای حجم دبی هوا و درصد راندمان تعیین می‌گردد:
| پارامتر مهندسی و کاربردی | مونوسایکلون بزرگ (Single Cyclone) | مولتی‌سایکلون خوشه‌ای (Multi-Cyclone) |
| هندسه و پیکربندی | یک استوانه مخروطی با قطر بزرگ (۷۰۰ تا ۱۲۰۰ میلی‌متر) | مجموعه‌ای از ۶ تا ۲۴ سایکلون کوچک موازی |
| راندمان بازیافت ذرات ۳۰ تا ۶۰ میکرون | حدود ۸۵ تا ۹۳ درصد | فوق‌العاده بالا (۹۵ تا ۹۸ درصد) |
| راندمان تفکیک ذرات ریز زیر ۱۰ میکرون | بسیار عالی (ذرات نامرغوب را فیلتر می‌کند) | ضعیف‌تر (ذرات بسیار ریز را نیز بازیابی می‌کند) |
| زمان و سهولت شست‌وشو جهت تعویض رنگ | فوق‌العاده سریع (کمتر از ۱۵ دقیقه) | طولانی و دشوار به دلیل وجود لوله‌های متعدد |
| کاربرد اصلی در صنایع فلزی | خطوط منعطف با تنوع رنگی بالا (رنگ‌های سفارشی) | خطوط تیراژ بالا با رنگ ثابت (مانند لوازم خانگی تک‌رنگ) |
تأثیر راندمان سیستم سایکلون رنگ کوره ای در هزینه‌های تولید کارگاهی
افزایش راندمان به معنای صرفه‌جویی مستقیم در خرید تناژ رزین‌های اپوکسی و پلی‌استر است. در کارگاه‌هایی که روزانه بیش از ۱۰۰ کیلوگرم پودر مصرف می‌کنند، عدم بازیافت به معنای اتلاف دست‌کم ۳۰ کیلوگرم رنگ در روز است. با در نظر گرفتن کاهش مصرف پودر رنگ با سیستم بازیافت، سرمایه‌گذاری برای خرید سایکلون استاندارد در کمتر از ۳ تا ۵ ماه بازمی‌گردد.
طبق استانداردهای بین‌المللی ارائه‌شده در استاندارد سیستم‌های بازیابی پودر و کابین پاشش در Powder Coating Institute، ترکیب بهینه برای مصرف مجدد پودر بازیافتی شامل نسبت ۷۰ درصد پودر نو (Virgin Powder) به ۳۰ درصد پودر بازیافتی (Reclaim Powder) است؛ استفاده از پودر بازیافتی به صورت ۱۰۰ درصد، یکنواختی فیلم رنگ نهایی را مختل می‌سازد.
جهت دریافت خدمات تخصصی رنگ‌آمیزی، استعلام قیمت مقاطع فولادی ساختمانی و مشاوره فنی پروژه‌ها، می‌توانید از طریق صفحه استعلام قیمت و مشاوره در ایران فلز با مهندسان ما ارتباط برقرار فرمایید.
فرمول محاسبه راندمان جداسازی سایکلون بر پایه سرعت سقوط حدی ذرات
راندمان تفکیک در بدنه سایکلون مستقیماً به نقطه برش ذرات (Cut-off Diameter) وابسته است که بر پایه تعادل نیروی گریز از مرکز و نیروی مقاومت استوکس محاسبه می‌شود:
راندمان بازیافت سایکلون (درصد) = (وزن کل پودر جمع‌آوری‌شده در مخزن تحتانی تقسیم بر وزن کل پودر ورودی به سایکلون) ضربدر ۱۰۰
به صورت رابطه محاسباتی کاربردی: Cyclone Recovery Efficiency (%) = (Recovered Powder Mass / Total Inlet Powder Mass) × 100
همچنین برای تعیین حداقل قطر ذره قابل جداسازی (D50) از رابطه تعادل شتاب گریز از مرکز استفاده می‌گردد: D50 = SquareRoot [ (9 × Air Viscosity × Cyclone Inlet Width) / (2 × Pi × Number of Turns × Particle Density × Inlet Velocity) ]
در این متغیرها:
Air Viscosity: گرانروی هوای سالن پاشش بر حسب پاسکال-ثانیه.
Cyclone Inlet Width: عرض دهانه ورودی مماس جریان به استوانه.
Particle Density: چگالی اسمی ذرات پودر رنگ (معمولاً بین ۱۲۰۰ تا ۱۶۰۰ کیلوگرم بر متر مکعب).
Inlet Velocity: سرعت هوای ورودی در دهانه که بهینه آن ۱۸ تا ۲۲ متر بر ثانیه است.
نکات کلیدی در نگهداری و پیشگیری از افت راندمان سایکلون
برای حفظ حداکثر بهره‌وری در بررسی عملیاتی نقش سیستم سایکلون در بازیافت پودر رنگ کوره ای، رعایت نکات زیر در نگهداری روزانه تجهیزات ضروری است:
آب‌بندی بی‌نقص شیر تخلیه انتهایی (Rotary Valve Airtightness): هرگونه نشتی هوا از زیر مخزن جمع‌آوری، جریان گردباد مرکزی را به هم ریخته و راندمان جداسازی را تا ۴۰ درصد افت می‌دهد.
بررسی سرعت مکش فن سانتریفیوژ: افت فشار ناشی از گرفتگی فیلترهای کارتریجی نهایی، سرعت ورودی به سایکلون را کاهش داده و موجب فرار ذرات مفید به سمت فیلتر می‌شود.
ارتعاش‌دهنده‌های مکانیکی دیواره (Pneumatic Vibrators): جهت جلوگیری از چسبیدن لایه‌های پودر به جداره بخش مخروطی و پدیده پوسته‌شدن، تعبیه چکش یا ویبراتور بادامکی بر روی بدنه الزامی است.
سخن پایانی
سیستم‌های سایکلونی ستون فقرات اتوماسیون و توجیه اقتصادی در کارگاه‌های مدرن پوشش‌های الکترواستاتیک هستند. همان‌طور که در این راهنمای مهندسی تبیین گردید، نقش سیستم سایکلون در بازیافت پودر رنگ کوره ای فراتر از یک مخزن ساده بوده و ابزاری دقیق برای بازگرداندن ذرات ارزشمند به چرخه تولید، حذف ضایعات نامرغوب زیر ۱۰ میکرون و تسریع عملیات تعویض رنگ به شمار می‌رود. تسلط بر راندمان سیستم سایکلون رنگ کوره ای و رعایت نسبت‌های ترکیب پودر نو و بازیافتی، تضمین‌کننده کاهش چشمگیر هزینه‌های سربار، حفاظت از محیط زیست و تثبیت کیفیت سازه‌های فلزی خواهد بود.
