در فرآیند برش لیزر CNC، کیفیت نهایی یک قطعه مدتها قبل از روشن شدن دستگاه و در مرحله آمادهسازی فایل تعیین میشود. ماشینآلات CNC تنها کدهای ریاضی را تحلیل میکنند، بنابراین فایل طراحی باید حتماً به صورت برداری و با فرمتهای استاندارد صنعتی نظیر DXF یا DWG صادر شود. مقیاس طراحی باید دقیقاً یک به یک و واحد اندازهگیری نقشه منحصراً میلیمتر باشد. یکپارچگی خطوط یا Polyline بودن محیط قطعه اهمیت حیاتی دارد، زیرا دستگاه به دنبال یک مسیر بسته است و خطوط باز باعث خطای ماشین و توقف کار میشوند. همچنین، خطای رویهمافتادگی خطوط یکی از مخربترین اشتباهات طراحی است. اگر دو خط روی هم قرار گرفته باشند، لیزر یک مسیر را دو بار برش میدهد که این امر به سوختگی لبهها، ذوب شدن قطعه، ایجاد پلیسه و استهلاک شدید لنز منجر میشود. استفاده از دستورات پاکسازی نرمافزاری برای حذف کامل این خطوط پنهان کاملاً الزامی است.
لایهبندی رنگی و پاکسازی نقشه
سیستم کنترلی دستگاه لیزر باید بتواند خطوط برش قطعی را از خطوط حکاکی و خطچینهای راهنمای خمکاری به وضوح تفکیک کند. این تفکیک از طریق تخصیص رنگهای مجزا به هر عملیات و قرار دادن آنها در لایههای متفاوت انجام میپذیرد. به عنوان مثال، رنگ قرمز برای برش کامل و رنگ زرد برای حکاکی تعیین میشود تا نرمافزار اپراتور دچار اشتباه نشود. پیش از ارسال فایل، تمامی اضافات نقشه اعم از کادرها، اندازهگذاریها، جداول، متنهای غیرضروری و تصاویر پیکسلی باید به طور کامل حذف شوند تا فایل خروجی تنها حاوی هندسه خالص و کدهای حرکتی قطعه باشد.
رفتار متریال و انتخاب گاز محافظ
تعیین دقیق جنس متریال و ضخامت آن مبنای اصلی تنظیمات پارامترهای دستگاه است. در کنار متریال، انتخاب گاز محافظ نقش مستقیمی در کیفیت لبههای برش و هزینههای نهایی دارد. گاز اکسیژن عموماً برای برش ورقهای آهنی ضخیم به کار میرود که سرعت بالایی ایجاد میکند اما لبههای برش را کمی اکسید و سیاه میسازد. در نقطه مقابل، گاز نیتروژن برای برش استیل، آلومینیوم و ورقهای گالوانیزه استفاده میشود و با جلوگیری از اکسیداسیون، لبههایی براق، تمیز و بدون نیاز به پرداخت و سنگزنی ثانویه ارائه میدهد.
استراتژی چیدمان هوشمند و برآورد هزینهها
در سفارشهای شامل قطعات متعدد، فایلها وارد نرمافزارهای تخصصی چیدمان یا نستینگ میشوند تا با استفاده از الگوریتمهای پیچیده ریاضی، قطعات با کمترین فاصله ممکن روی ورق استاندارد چیده شوند و میزان پرت متریال به حداقل برسد. در این مرحله، توجه به جهت نورد ورق بسیار حیاتی است. قطعاتی که پس از برش نیاز به عملیات خمکاری دارند باید با زاویه عمود یا ۴۵ درجه نسبت به راستای نورد چیده شوند تا از ترکخوردگی لبهها تحت فشار دستگاه پرسبرک جلوگیری شود. هزینه نهایی برش نیز بر اساس متغیرهای مختلفی محاسبه میگردد. فرمول پایه برآورد قیمت به صورت Cost=(L×Cl)+(P×Cp)+MCost = (L \times C_l) + (P \times C_p) + M تعریف میشود که در آن LL نشاندهنده طول کل محیط برش، ClC_l تعرفه برش بر اساس ضخامت، PP تعداد نقاط نفوذ اولیه، CpC_p هزینه هر نقطه نفوذ و MM قیمت خام متریال مصرفی است.
جبران تلرانس برش و اهمیت تولید نمونه اولیه
پرتو لیزر در هنگام نفوذ و حرکت، همواره مقداری از متریال را تبخیر میکند که در اصطلاح مهندسی به آن ضخامت برش یا Kerf میگویند. این ضخامت معمولاً بین 0.10.1 تا 0.20.2 میلیمتر متغیر است. برای قطعاتی که با تلرانسهای بسته طراحی شدهاند و باید دقیقاً درون یکدیگر مونتاژ شوند، مهندس طراح باید این مقدار تبخیر شده را در فایل نرمافزاری جبران کند. به عنوان یک رویکرد استاندارد در تولید چابک، همواره پیش از صدور دستور تولید انبوه، یک نمونه اولیه برش خورده و تست میشود تا از صحت ابعاد، دقت انطباق قطعات و رفتار متریال اطمینان کامل حاصل گردد.

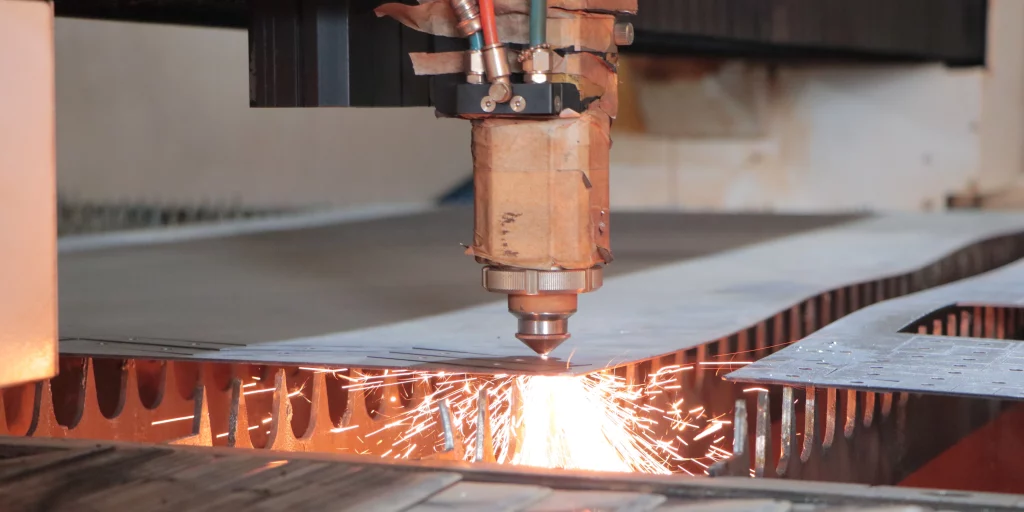

کنترل کیفیت و بررسی نهایی قطعات
پس از اتمام فرآیند تولید، ارزیابی کیفی قطعات تحویلی تکمیلکننده چرخه مهندسی است. سطح زیرین قطعه و لبههای برشخورده باید کاملاً صاف و عاری از هرگونه قطرات ذوبشده فلز یا پلیسه باشند، زیرا وجود پلیسه نشاندهنده نقص در تنظیمات فوکوس لنز، فشار نامناسب گاز یا سرعت اشتباه محورها است. نقاط نفوذ اولیه لیزر نیز باید فاقد سوختگی یا گشادشدگی غیرطبیعی باشند. در نهایت، تطابق ابعاد قطعه با نقشه اولیه توسط ابزارهای دقیق اندازهگیری سنجیده میشود تا اطمینان حاصل گردد که تلرانس مجاز صنعتی که عموماً در محدوده ±0.1\pm 0.1 میلیمتر قرار دارد، با بالاترین دقت ممکن رعایت شده است.
سخن پایانی
در نهایت، دستیابی به قطعاتی با بالاترین سطح کیفیت در فرآیندهای ورقکاری نوین، تنها در سایه پیوند عمیق میان دانش مهندسی طراحی و درک دقیق مکانیزمهای تولید ماشینآلات CNC میسر میشود. گذار از روشهای سنتی مبتنی بر آزمون و خطا به سمت تولیدات دادهمحور و چابک، نیازمند رعایت موبهموی استانداردهای نرمافزاری نظیر کالیبراسیون دقیق فایلهای برداری، مدیریت لایهبندیها و محاسبه متغیرهای فیزیکی همچون کسر خم، بازگشت فنری و جبران ضخامت برش (Kerf) است. در این رویکرد تخصصی، مهندس طراح صرفاً یک نقشهکش نیست؛ بلکه متخصصی است که پیش از روشن شدن دستگاه، تمام رفتارهای مکانیکی و متالورژیکی متریال تحت تنشهای حرارتی لیزر و فشارهای مکانیکی پرسبرک را شبیهسازی و مدیریت میکند.
بر این اساس، یکپارچگی استراتژیک میان فازهای آمادهسازی فایل، انتخاب هوشمندانه گاز محافظ، بهینهسازی چیدمان (Nesting) با در نظر گرفتن جهت نورد ورق، و در نهایت کنترل کیفیت ابعادی، به عنوان یک سیستم یکپارچه عمل میکند که تضمینکننده حذف دوبارهکاریها و کاهش چشمگیر ضایعات است. نتیجه این رویکرد مهندسیشده، بینیازی از قالبسازیهای پرهزینه برای تولیدات کمتیراژ و تحویل قطعاتی با تلرانسهای بسته و دقیق (در محدوده ±0.1\pm 0.1 میلیمتر) است. در یک کلام، موفقیت در صنعت ورقکاری امروز، ماحصل ترکیب بینقص هنر طراحی استاندارد با منطق دقیق کدهای ماشینکاری و ایجاد یک حلقه بازخورد مستمر برای کالیبراسیون دادههای تولیدی است.
