فرآیند فرمدهی و زاویهدار کردن ورقهای فلزی، در نگاه اول عملیاتی ساده و مکانیکی به نظر میرسد، اما در پس این تغییر شکل ظاهری، فعل و انفعالات فیزیکی پیچیدهای در بافت متریال رخ میدهد. هنگامی که یک ورق فلزی تخت تحت فشار سنبه و ماتریس قرار میگیرد تا به یک قطعه سهبعدی تبدیل شود، ابعاد اولیه آن ثابت نمیماند. درک رفتار فلز در نقطه اعمال فشار، کلید اصلی برای محاسبه دقیق طول اولیه ورق پیش از برش است. مفهومی که در مهندسی ساخت و تولید با عنوان اضافه طول خم یا مقدار مجاز فرمدهی شناخته میشود، دقیقاً برای جبران همین تغییرات ابعادی ابداع شده است. بدون در نظر گرفتن این پارامتر حیاتی، قطعه نهایی همواره بزرگتر از ابعاد طراحی شده در نقشه خواهد بود و در خط مونتاژ با سایر قطعات تطابق نخواهد داشت. در این مقاله تخصصی، به صورت علمی و در عین حال قابل فهم، مکانیزم کشیدگی فلزات و نحوه محاسبه این متغیر مهم را بررسی میکنیم.
تغییرات ساختاری فلز در ناحیه اعمال فشار مکانیکی
برای درک مفهوم اضافه طول خم، ابتدا باید بدانیم درون ضخامت ورق در لحظه ماشینکاری چه اتفاقی میافتد. ورق فلزی دارای یک ضخامت مشخص است و زمانی که زاویهدار میشود، لایههای مختلف این ضخامت رفتارهای متضادی از خود نشان میدهند. لایه بیرونی زاویه که در تماس با ماتریس است، تحت تنش کششی قرار گرفته و طول آن افزایش مییابد. در مقابل، لایه داخلی که در تماس با سنبه قرار دارد، تحت تنش فشاری متراکم شده و طول آن کاهش مییابد. در میان این دو لایه متضاد، یک صفحه فرضی وجود دارد که نه کشیده میشود و نه فشرده میگردد؛ این سطح مرجع در علم مقاومت مصالح، تار خنثی نامیده میشود.
برای تجسم بهتر این پدیده فیزیکی در سالن تولید، به تغییرات زیر در بافت متریال دقت نمایید:
- کشیدگی و نازک شدن محسوس لایههای بیرونی ورق در نقطه راس زاویه
- تراکم و فشرده شدن لایههای داخلی فلز در تماس مستقیم با نوک ابزار فشاردهنده
- جابجایی موقعیت تار خنثی به سمت لایه داخلی به دلیل مقاومت کمتر فلز در برابر کشش نسبت به فشار
- افزایش طول کلی قطعه گسترده نسبت به مجموع طول بالهای زاویهدار شده پس از اتمام عملیات
- تغییر رفتار ارتجاعی فلز بر اساس میزان جابجایی تار خنثی در ضخامتهای مختلف
دلیل اصلی نیاز به محاسبه اضافه طول خم، همین جابجایی تار خنثی و کشیدگی کلی ورق است. از آنجا که فلز در ناحیه بیرونی بیشتر از مقداری که در ناحیه داخلی فشرده میشود، کش میآید، طول نهایی قطعه باز شده همواره از مجموع طول لبههای آن بیشتر خواهد شد. مهندس طراح با محاسبه این مقدار اضافه، طول ورق خام اولیه را در نقشه گسترده کاهش میدهد تا پس از کشیدگی طبیعی فلز زیر دستگاه، قطعه دقیقاً به ابعاد نهایی مورد نیاز برسد.
پارامترهای فیزیکی موثر در تعیین مقدار مجاز فرمدهی
میزان کشیدگی ورق و در نتیجه مقدار اضافه طول خم، یک عدد ثابت نیست و برای هر عملیات ماشینکاری باید به صورت مجزا محاسبه گردد. این متغیر تابعی از چندین پارامتر فیزیکی و هندسی است که تغییر در هر یک از آنها، نتیجه محاسبات را به کلی دگرگون میسازد. مهمترین عامل در این میان، ضخامت خود ورق است؛ ورقهای ضخیمتر به دلیل حجم بیشتر متریال درگیر در ناحیه فشار، کشیدگی متفاوتی نسبت به ورقهای نازک تجربه میکنند. علاوه بر ضخامت، شعاع داخلی ایجاد شده توسط نوک سنبه نیز نقشی تعیینکننده دارد. یک شعاع تند باعث تمرکز تنش و کشیدگی موضعی شدیدتر میشود، در حالی که شعاعهای بازتر، تغییر طول را در سطح وسیعتری توزیع میکنند.
جهت محاسبه دقیق این پارامتر در نرمافزارهای طراحی صنعتی، مهندسان به متغیرهای زیر وابستهاند:
- ضخامت نامی و واقعی متریال که با نماد ریاضی در معادلات مهندسی جایگذاری میشود
- شعاع داخلی زاویه ایجاد شده که وابسته به ابزار بوده و با متغیر نمایش داده میشود
- زاویه نهایی قطعه که میزان دوران بالهای ورق را تعیین کرده و با متغیر مشخص میگردد
- ضریب ثابت متریال که نشاندهنده موقعیت دقیق تار خنثی در ضخامت است و ضریب کا نامیده میشود
- نوع آلیاژ و میزان سختی فلز که مستقیماً بر رفتار الاستیک و پلاستیک شبکه بلوری تاثیر میگذارد
شناخت دقیق این پارامترها و کالیبره کردن آنها بر اساس دستگاههای موجود در کارگاه خدمات فلزی، تفاوت میان یک طراحی تئوری و یک تولید بینقص عملی را رقم میزند. اگر طراح بدون در نظر گرفتن شعاع واقعی سنبههای موجود در سالن تولید اقدام به محاسبه کشیدگی ورق نماید، تمام ابعاد قطعه پس از ماشینکاری دارای خطای میلیمتری خواهند بود که در صنایع دقیق، این قطعات به عنوان ضایعات تلقی میگردند.
تحلیل ریاضی و فرمولهای محاسبه طول گسترده
قلب تپنده محاسبات در فرآیند آمادهسازی نقشههای صنعتی، معادلات ریاضی مرتبط با اضافه طول خم است. برای به دست آوردن طول اولیه و تخت ورق فلزی، ابتدا باید طول هر یک از لبههای صاف را محاسبه کرد و سپس طول ناحیه قوسدار (همان ناحیه درگیر در عملیات) را به آن افزود. طول این ناحیه قوسدار، دقیقاً همان اضافه طول خم است که طول تار خنثی را در بخش زاویهدار شده نشان میدهد. زاویه مورد استفاده در این محاسبات معمولاً زاویه مکمل (زاویه طی شده توسط دستگاه) است. این فرمولها در تمامی نرمافزارهای طراحی سهبعدی به صورت پیشفرض تعبیه شدهاند، اما درک ساختار آنها برای یک متخصص الزامی است.
برای استخراج طول دقیق متریال خام پیش از برش، از روابط ریاضی زیر استفاده میگردد:
- محاسبه موقعیت تار خنثی از طریق رابطه ریاضی ضریب کا و ضخامت: Y=K×TY = K \times T
- محاسبه شعاع تار خنثی با جمع کردن شعاع داخلی و موقعیت تار خنثی: Rn=R+(K×T)R_n = R + (K \times T)
- تبدیل زاویه دستگاه از درجه به رادیان برای جایگذاری در معادله: θ=A×π180\theta = A \times \frac{\pi}{180}
- محاسبه نهایی اضافه طول ناحیه قوسدار با معادله اصلی: BA=θ×(R+K×T)BA = \theta \times (R + K \times T)
- تعیین طول کل ورق خام با جمع طول لبههای صاف و ناحیه قوسدار: Lt=L1+L2+BAL_t = L_1 + L_2 + BA
با جایگذاری دقیق متغیرهای فیزیکی در این معادلات، عدد به دست آمده نمایانگر طول واقعی فلز در ناحیه تغییر شکل یافته خواهد بود. استفاده از این رویکرد علمی، نیاز به روشهای سنتی آزمون و خطا را به طور کامل از بین میبرد. اپراتور دستگاه با دریافت نقشهای که بر پایه این معادلات استخراج شده است، با اطمینان کامل اولین قطعه را فرمدهی کرده و در بیشتر مواقع، قطعه نمونه دقیقاً در محدوده تلورانسهای ابعادی مجاز قرار میگیرد.

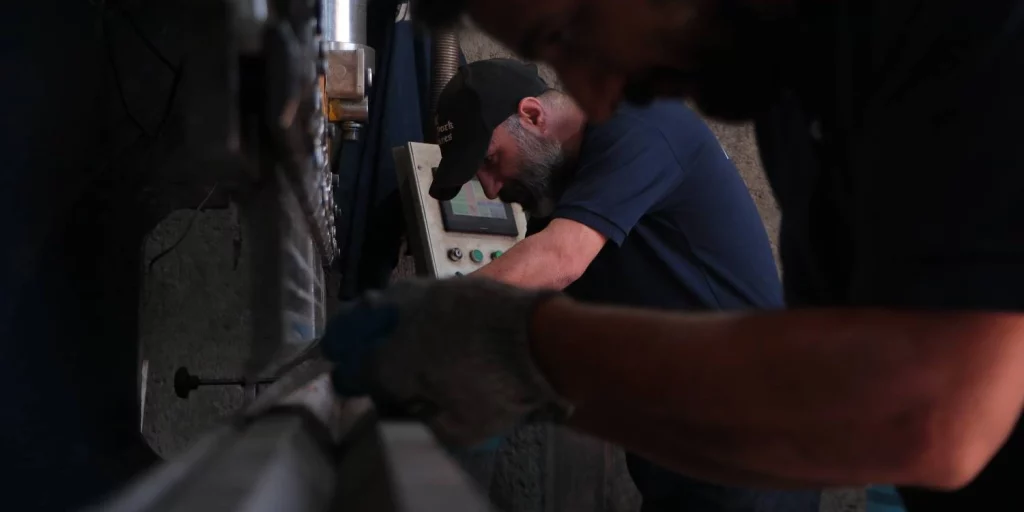

تاثیر محاسبات دقیق بر کیفیت نهایی و کاهش هزینهها
در کارگاههای صنعتی مدرن که با تیراژهای بالا و متریالهای گرانقیمت سروکار دارند، محاسبه دقیق اضافه طول خم یک مزیت رقابتی و یک ضرورت اقتصادی محسوب میشود. زمانی که طول گسترده ورق بدون در نظر گرفتن این پارامتر برش داده شود، قطعات پس از زاویهدار شدن، لبههایی بلندتر از حد استاندارد خواهند داشت. این لبههای اضافه، علاوه بر ایجاد اختلال در مونتاژ، نیازمند عملیات ثانویه مانند فرزکاری یا سنگزنی هستند که به شدت زمانبر و هزینهتراش است. از سوی دیگر، جوشکاری قطعاتی که درزهای آنها به دلیل خطای محاسباتی به درستی روی هم قرار نمیگیرند، کیفیت ساختاری و زیبایی ظاهری محصول نهایی را به شدت کاهش میدهد.
استقرار یک سیستم مهندسی مبتنی بر محاسبات دقیق کشیدگی ورق، مزایای بنیادین زیر را برای خطوط تولید به همراه دارد:
- حذف کامل ضایعات ناشی از برش ورق با ابعاد نامناسب در مراحل اولیه تولید
- جلوگیری از توقف خطوط مونتاژ به دلیل عدم تطابق سوراخها و لبههای قطعات فرمداده شده
- افزایش چشمگیر سرعت تنظیم دستگاه توسط اپراتور به دلیل اطمینان از ابعاد هندسی نقشه
- کاهش نیاز به ماشینکاریهای ثانویه و اصلاحی روی قطعات فلزی پس از اتمام فرمدهی
- ارتقای سطح کیفی محصولات خروجی و افزایش رضایت مشتریان در پروژههای حساس صنعتی
مدیریت هوشمندانه متغیرهای تولیدی، مستقیماً بر حاشیه سود سازمان تاثیر میگذارد. با کالیبراسیون دورهای ابزارها و بهروزرسانی جداول محاسباتی در واحد طراحی، میتوان اطمینان حاصل کرد که هر قطعه با کمترین میزان پرتی متریال و در کوتاهترین زمان ممکن تولید میشود. این یکپارچگی میان دانش تئوری مقاومت مصالح و مهارتهای عملی سالن تولید، شاخصه اصلی شرکتهای پیشرو در صنعت فلزکاری به شمار میرود.
سخن پایانی
مفهوم اضافه طول خم، پل ارتباطی میان رفتار متالورژیکی فلزات و دقت ابعادی در مهندسی مکانیک است. درک این موضوع که متریال تحت فشارهای سنگین صنعتی دارای رفتاری دینامیک بوده و دچار کشیدگی میشود، پایه و اساس طراحی دقیق قطعات فلزی را تشکیل میدهد. بدون لحاظ کردن فرمولهای مرتبط با تار خنثی و شعاع ابزار، تمامی نقشههای گسترده دارای خطای ذاتی خواهند بود که این خطا در طول مراحل تولید تکثیر شده و در نهایت به یک فاجعه در خط مونتاژ ختم میگردد.
استانداردسازی فرآیند محاسبات در واحد مهندسی و انطباق آن با واقعیتهای فیزیکی سالن ماشینکاری، کلید دستیابی به بهرهوری حداکثری است. طراحانی که با تسلط بر این مفاهیم ریاضی و فیزیکی نقشههای صنعتی را تدوین میکنند، نه تنها کیفیت و دقت محصولات را تضمین مینمایند، بلکه با کاهش چشمگیر ضایعات و زمانهای اصلاحی، نقش مستقیمی در سودآوری و ارتقای جایگاه برند صنعتی خود در بازارهای رقابتی ایفا میکنند.
